機柜式控制臺結構設計要點有哪些？

控制臺的造型和結構形式比較多，而機柜式控制臺就是其中一種，其主體結構和柜體能夠滿足19英寸標準尺寸要求，能夠安裝19英寸標準式設備，那機柜式控制臺結構設計要點有哪些？

一、機柜式控制臺結構設計

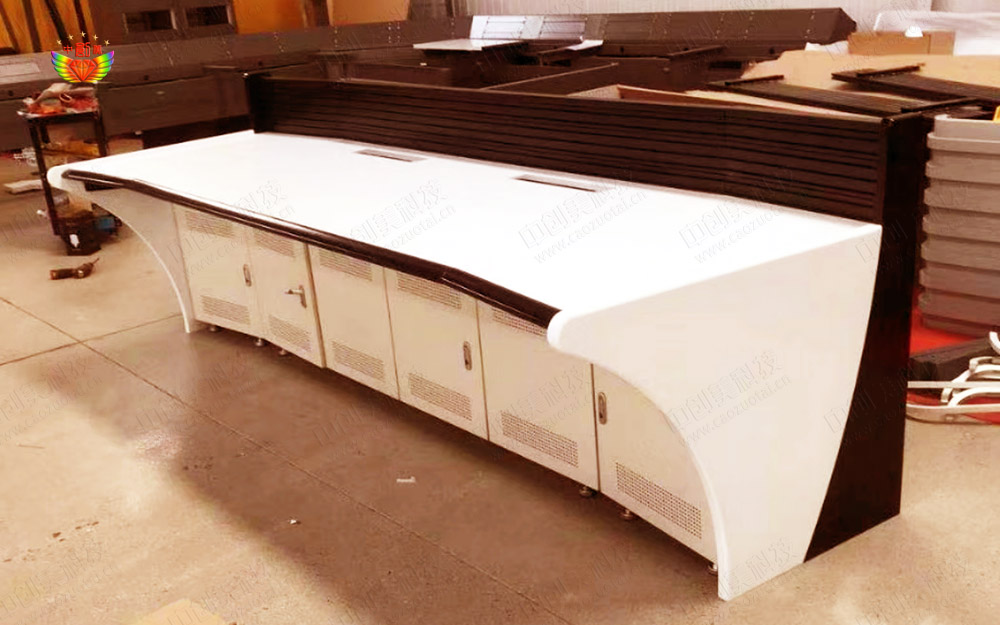

機柜式控制臺結構形式一般由臺身、側門、臺面、頂蓋等組成。臺身通常由鋁型材立柱與底座、中框和頂框螺裝構成機架，而機架再配裝門板組成。側門由厚度1.5mm的鋁板或1mm的鋼板成型，再用鋁型材鑲邊而成。臺面由鈑金框架、面板及扶手組成，頂蓋由鈑金件成型。柜式控制臺的結構與桌式控制臺相比，其特點：構型新穎、操作舒適、機構復雜。機柜式控制臺采用了水平、垂直及傾斜線段角度的變化對自身分割、組合的手法，具有棱角分明的感覺，從正面看對稱與平衡的造型手法，其效果具有舒適、安靜、莊重、穩定感；從側面觀察，選用了非對稱造型手法，產生了新鮮、有趣的效果。

二、機柜式控制臺造型設計

對機柜式控制臺顯示面、臺面傾斜角度、深度和高度明確規定，根據功能需要和整體造型選定，其它尺寸的大小和位置由控制臺設計師確定，整體給人以心情舒暢、平衡穩定的造型效果。

三、機柜式控制臺側面設計

柜式控制臺側面造型是整體效果的重點，好的側面裝飾設計能夠整體給人一種剛健而平衡穩定的造型效果，是力學理論在造型設計實踐中的運用。

四、機柜式控制臺視覺設計

增加機柜式控制臺穩定感，利用水平線的分割原理達到視覺平衡穩定的目的，利用上、下通風散熱系列孔對臺身進行水平分割，視覺穩定感增強了，體現出造型與工藝、造型與功能有機的結合。

五、機柜式控制臺設計時應注意的問題

1. 機柜式控制臺臺面的厚度根據功能的需要一般取27mm左右，太厚顯得太粗苯，大小單薄無力度。
2. 機柜式控制臺在設計上嚴格遵循人體工學設計，操作人員在工作時，身體和精神不需要任何主動適應，從而盡量減少控制臺使用造成的疲勞，使控制臺和環境的設計更好地適應和滿足人的生理和心理特點更舒適、安全和健康。
3. 機柜式控制臺內部配有合理的橫向及縱向扎線槽，保證電源線及信號線有雙向走動，并保證互不干擾，實現強弱電分開的信號安全；同時可以創建不同的配置和可視化的布局，在增減模塊是不會影響控制臺的結構完整性
4. 線纜鋪設通道都經過圓角處理，避免利口邊對設備線造成損壞，實現設備的安全，鋼質部分設有接地螺柱，通過接地線的連接保證人員施工、操作的安全，同時保證設備安全穩定運行。
5. 機柜式控制臺充分考慮指揮調度中心的工作環境，滿足每周7*24小時不間斷工作的耐用性需求；中創美操作臺根據多年的設計及施工經驗，提供合理控制臺布局方案，會根據不同的控制室以及需要實現的功能、工位的擺設、以及控制臺的結構都有著獨特的設計理念；并考慮了操作人員協同工作的要求進行設計，大程度的提高操作人員工作效率，同時對設備的安裝使用、維護、以及布線系統作出了大限度的優化，使安裝維護更省心省力，布線管理更容易。
6. 必須配備通風散熱的設計，可以保護操作員的身體健康，保障腿部不會出現病變，對于長期坐著操作的員工來說，是比較人性化的設計。
7. 控制臺選用的材料均為環保材料，并且通過國家家具及室內環境質量監督檢驗中心監測，材料中甲醛、苯等有機發揮物的釋放為0.6mg/L，符合國家環保規定。
